Sistema Di Sollevamento Per Calcestruzzo Prefabbricato

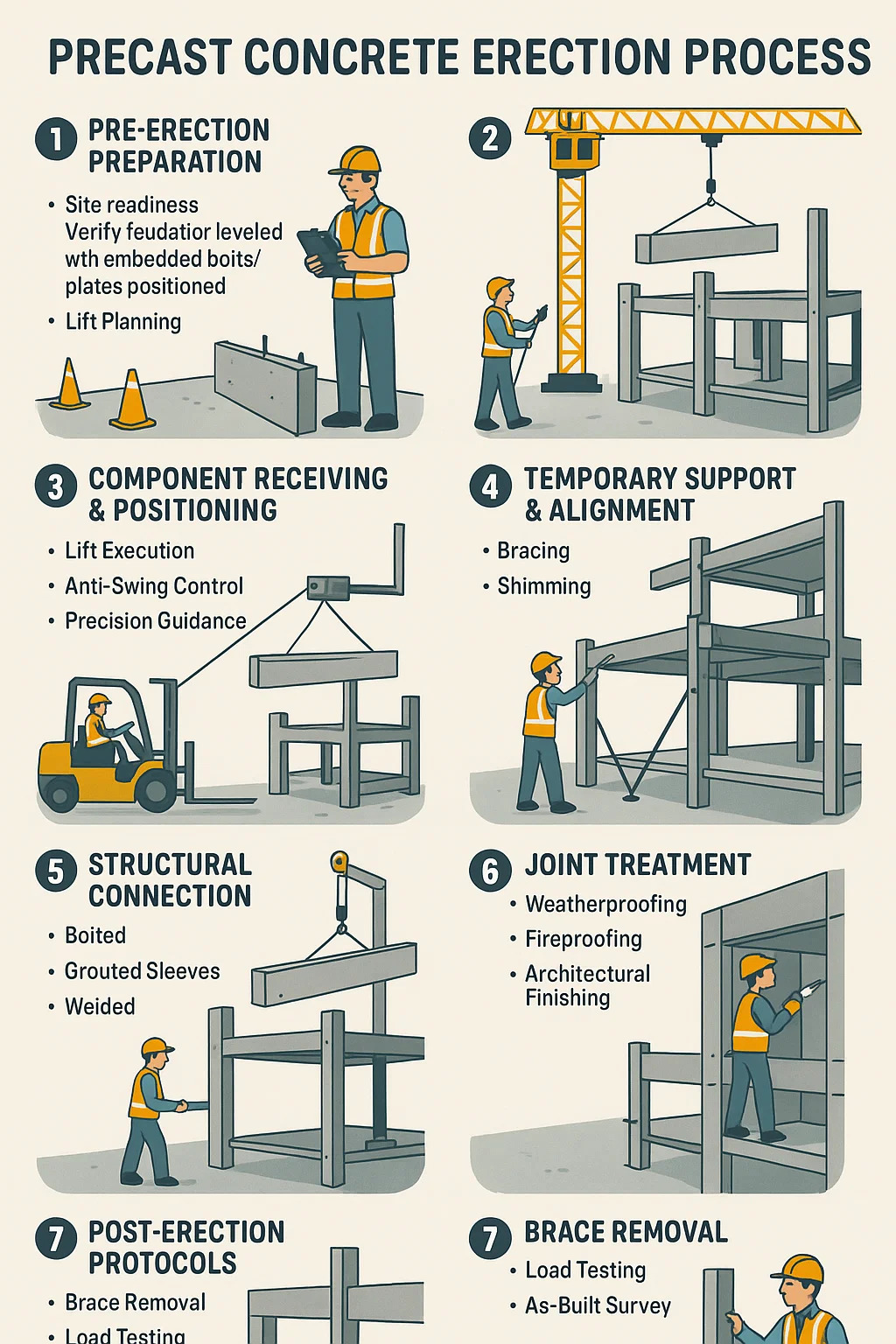

Processo di costruzione in calcestruzzo prefabbricato
1. Preparazione pre-erezione
Preparazione del sito: verificare che le fondazioni siano livellate con bulloni/piastre incorporati posizionati correttamente.
Pianificazione dell'ascensore: installazione in sequenza dei componenti (ad es. colonne → travi → solai).
Zonizzazione di sicurezza: Aree barricate sottoposte a manovra di gru; assegnare i segnalatori.
2. Ricezione e posizionamento dei componenti
Allestimento di posa: posizionare le unità vicino ai punti di installazione utilizzando carrelli elevatori/camion.
Impostazione dell'attrezzatura: collegare le imbracature agli inserti di sollevamento gettati negli elementi prefabbricati.
Selezione della gru: utilizzare gru a torre o mobili corrispondenti ai requisiti di peso/raggio.
3. Sollevamento e manovra
Esecuzione del sollevamento: sollevare le unità verticalmente per eliminare gli ostacoli, quindi spostarle in posizione.
Controllo anti-oscillazione: utilizza le linee di tag per stabilizzare gli elementi durante il vento o il movimento.
Guida di precisione: i segnalatori dirigono gli operatori delle gru via radio; i laser verificano l'allineamento.
4. Supporto e allineamento temporanei
Rinforzo: installare puntelli in acciaio regolabili per mantenere le pareti/colonne a piombo.
Spessoramento: inserire spessori in acciaio o polimero sui cuscinetti per ottenere l'elevazione di progetto.
Controlli di tolleranza: confermare il posizionamento entro ±3 mm utilizzando strumenti di rilevamento.
5. Connessione strutturale
| Tipo di connessione | Metodo | Scopo |
|---|---|---|
| Imbullonato | Stringere i bulloni ad alta resistenza attraverso le piastre d'acciaio | Trasferimento immediato del carico |
| Maniche stuccate | Iniettare la boiacca cementizia nei manicotti dell'armatura | Crea forza monolitica |
| Saldato | Saldare piastre incassate o code di armature | Resistenza sismica permanente |
| Accoppiatori meccanici | Connettori per armature filettati | Unioni rapide da colonna a colonna |
6. Trattamento congiunto
Protezione dagli agenti atmosferici: installare il sigillante siliconico per le aste di supporto nei giunti dei pannelli.
Ignifugo: imballare lana minerale negli spazi tra il pavimento e la parete per la classificazione antincendio.
Finitura architettonica: applicare finitura in tinta: applicare malta o malta in tinta sui giunti esposti.
7. Protocolli post-erezione
Rimozione del tutore: staccare i supporti temporanei solo dopo che le connessioni hanno acquisito piena resistenza.
Test di carico: verificare l'integrità strutturale (ad esempio, applicare carichi di prova alle travi).
Sondaggio As-Built: documenta le posizioni finali per i registri di gestione della struttura.
