Cosa sono le strutture prefabbricate in calcestruzzo e perché dominano le costruzioni moderne
Le strutture prefabbricate in calcestruzzo sono componenti edilizi (pareti, travi, colonne, solette e altro) fabbricati in condizioni di fabbrica controllate prima di essere trasportati e assemblati in loco. Il risultato è un metodo di costruzione che supera costantemente le prestazioni del tradizionale calcestruzzo gettato in opera in termini di velocità, qualità e prevedibilità dei costi. Oltre il 60% dei progetti infrastrutturali su larga scala in Europa e Nord America ora utilizzano il calcestruzzo prefabbricato come sistema strutturale primario , e tale cifra continua a salire man mano che le tempistiche dei progetti si riducono e il costo del lavoro aumenta.
Il motivo per cui le strutture prefabbricate in calcestruzzo sono diventate la spina dorsale di magazzini, parcheggi, ponti, stadi ed edifici residenziali a più piani è semplice: quando il calcestruzzo matura in una fabbrica sotto precisi controlli di temperatura e umidità, la sua resistenza alla compressione raggiunge abitualmente Da 5.000 a 8.000 PSI - ben al di sopra dei 3.000-4.000 psi tipici del calcestruzzo colato sul campo. Ogni elemento che mantiene tali componenti in posizione, ogni piastra di incasso, bullone di ancoraggio, inserto ad anello e dispositivo di sollevamento, rientra nell'ampia categoria degli accessori prefabbricati in calcestruzzo e la scelta degli accessori giusti è altrettanto fondamentale quanto la progettazione della miscela stessa.
Punti chiave: Prodotto in fabbrica = tolleranze più strette, tempistiche più rapide, struttura finale più forte.
Come vengono prodotte le strutture prefabbricate in calcestruzzo
La produzione di strutture prefabbricate in calcestruzzo segue una sequenza disciplinata che elimina la maggior parte delle variabili che affliggono il calcestruzzo colato in cantiere. Comprendere ciascuna fase chiarisce perché il metodo produce risultati così coerenti e perché la selezione degli accessori prefabbricati in calcestruzzo in fase di progettazione – e non durante la costruzione – non è negoziabile.

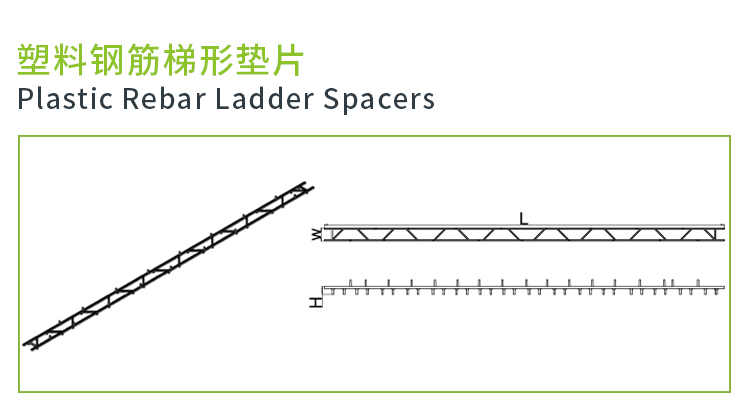

Fase 1: preparazione della forma e posizionamento dei rinforzi
Le forme in acciaio, spesso lavorate con tolleranze di ± 1/16 di pollice, vengono pulite, oliate e assemblate. Le gabbie di rinforzo in acciaio sono prefabbricate e inserite all'interno. In questa fase, tutto incorporato accessori in calcestruzzo prefabbricato — gli ancoraggi di sollevamento, gli inserti di connessione, i manicotti dei condotti elettrici e le piastre di saldatura strutturali — sono posizionati e fissati prima che venga versato il calcestruzzo. Qualsiasi elemento che deve essere presente nell'elemento finito deve essere posizionato ora; aggiungerlo successivamente richiede carotaggi o tagli, che danneggiano l'integrità strutturale.
Fase 2: dosaggio e posizionamento del calcestruzzo
La progettazione delle miscele di calcestruzzo per gli impianti di prefabbricazione utilizza in genere un rapporto acqua/cemento compreso tra 0,35 e 0,45, notevolmente inferiore rispetto alle miscele sul campo, per ottenere un'elevata resistenza iniziale. La vibrazione interna consolida il calcestruzzo attorno alla gabbia dell'armatura e agli accessori incorporati. Alcuni impianti utilizzano la vibrazione esterna del tavolo per pannelli architettonici sottili per eliminare i vuoti superficiali senza vibratori interni che potrebbero spostare il calcestruzzo di copertura sottile.
Fase 3: stagionatura
Gli impianti di prefabbricazione utilizzano la polimerizzazione a vapore, la polimerizzazione a caldo o coperte con ritenzione accelerata dell'umidità per raggiungere 70% della resistenza del progetto entro 18-24 ore . Questo rapido aumento di resistenza è ciò che consente agli elementi di essere rimossi dalle casseforme e impilati nel cortile in un unico turno di produzione: un ciclo impossibile con il calcestruzzo colato in cantiere che impiega 28 giorni per raggiungere la piena resistenza di progetto in condizioni ambientali.
Fase 4: controllo qualità, finitura e stoccaggio in cantiere
Prima che qualsiasi elemento lasci il letto di getto, i controlli dimensionali, le ispezioni superficiali e gli audit dell'hardware confermano che ogni accessorio prefabbricato in calcestruzzo è presente, posizionato correttamente e non danneggiato. Gli elementi vengono poi stoccati su paglioli di legname nel piazzale, organizzati per sequenza di consegna, in attesa della finestra di trasporto e montaggio.
Principali tipi di elementi prefabbricati in calcestruzzo e loro applicazioni
Le strutture prefabbricate in calcestruzzo comprendono un'ampia famiglia di tipologie di elementi, ciascuno progettato per un ruolo strutturale specifico. Di seguito è riportata una panoramica delle categorie più comuni, degli edifici e delle infrastrutture che servono e delle campate tipiche o dei coefficienti di carico coinvolti.
Lastre a doppio T
Utilizzato per strutture di parcheggio e pavimenti di magazzini. Campate standard da 40 a 80 piedi con profondità da 24 a 34 pollici. Capacità di carico tipicamente da 40 a 100 psf carico live sovrapposto.
Tavole alveolari
Il cavallo di battaglia dei sistemi per pavimenti residenziali e uffici. Larghezze standard di 4 e 8 piedi, profondità da 6 a 16 pollici, campate da 20 a 50 piedi. I vuoti riducono il carico morto preservando la profondità strutturale.
Pilastri e travi prefabbricati
Colonne rettangolari e ad L da 12×12 a 24×24 pollici. Le travi a T rovesciato, le travi rettangolari e le travi a fascia formano il telaio momento o il sistema a gravità semplicemente supportato.
Pannelli prefabbricati
Pannelli sandwich solidi e coibentati e pannelli architettonici da 5 a 12 pollici di spessore. Utilizzati come pareti di taglio portanti o rivestimenti non strutturali. Raggiunge valori R compresi tra 20 e 30 con nuclei isolanti in schiuma.
Travi del ponte
Travi a I e travi a T AASHTO per ponti autostradali. Si estende da 60 a 160 piedi. Miscele di calcestruzzo ad alte prestazioni da 8.000 a 12.000 psi sono standard per applicazioni di ponti a campata lunga.
Scale e pianerottoli prefabbricati
Rampe di scale complete realizzate come unità singole con pianerottoli integrali. Elimina le casseforme complesse e riduce l'installazione delle scale da giorni a ore utilizzando solo una gru e accessori prefabbricati in calcestruzzo per il collegamento.

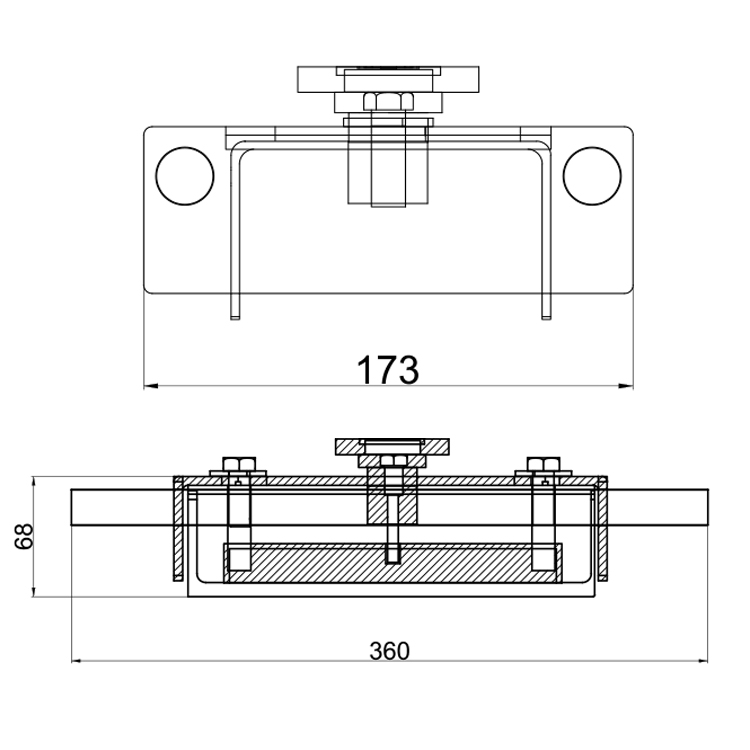

Accessori in calcestruzzo prefabbricato: l'hardware che rende possibili le strutture
Non importa quanto precisamente venga progettato e gettato un elemento in calcestruzzo, sono gli accessori prefabbricati in calcestruzzo incorporati al suo interno che determinano il modo in cui quell'elemento può essere sollevato, trasportato, collegato e integrato in una struttura completa. Gli accessori in calcestruzzo prefabbricato abbracciano un'ampia gamma di tipi di hardware e ciascuna categoria comporta valori di carico, requisiti di installazione e considerazioni sulla compatibilità specifici.
| Categoria accessori | Funzione | Carico di lavoro tipico | Materiale |
|---|---|---|---|
| Ancoraggi di sollevamento (ghiera, anello, bobina) | Sollevamento temporaneo durante lo stripping e l'erezione | Da 1 a 60 tonnellate per ancora | Ferro duttile, acciaio forgiato |
| Piastre di inclusione e Piastre di saldatura | Connessioni strutturali permanenti tra elementi | Da 10 a 200 kip per piatto | Acciaio A36/A572, zincato a caldo o inossidabile |
| Aste e bulloni della bobina | Connessioni regolabili sul campo, attacco al rivestimento | Da 5 a 30 kip per canna | Acciaio zincato o inox |
| Cuscinetti | Trasferimento del carico e assorbimento delle tolleranze nelle sedi dei cuscinetti | Sollecitazione di compressione da 800 a 1.500 psi | Neoprene, HDPE, elastomero fibrorinforzato |
| Inserti ad anello e inserti a cono svasato | Punti di ancoraggio per attacchi secondari, ferramenta per facciate | Da 500 libbre a 5 tonnellate | Ferro malleabile, filo d'acciaio |
| Trefolo di precompressione e hardware di post-tensione | Precompressione del calcestruzzo per contrastare le sollecitazioni di flessione | Trefolo da 270 ksi, sollevato al 70–75% dell'UTS | Filo a basso rilassamento di grado 270 |
Ancoraggi di sollevamento: fattori di dimensionamento e sicurezza
Gli ancoraggi di sollevamento sono tra gli accessori prefabbricati in calcestruzzo più esaminati perché un cedimento durante lo smontaggio o il montaggio è immediatamente catastrofico. Il limite del carico di lavoro (WLL) di qualsiasi ancora di sollevamento deve tenere conto del fattore di impatto dinamico durante la presa della gru, in genere un fattore di sicurezza minimo di 4:1 applicato alle modalità di rottura del calcestruzzo e di rottura per trazione dell'acciaio. Per un pannello prefabbricato da 20 tonnellate, ciò significa che il sistema di ancoraggio deve essere progettato per un carico di prova minimo di 80 tonnellate, non solo per il peso statico del pannello. Anche l'angolo di sollevamento riduce la capacità: un angolo di imbracatura di 60 gradi dalla verticale riduce il carico consentito per gamba a circa l'87% della capacità verticale nominale, mentre un angolo di 30 gradi lo riduce al 50%.
Piastre di incasso: filosofia di connessione nei telai prefabbricati
Le connessioni strutturali tra elementi prefabbricati in calcestruzzo si basano quasi interamente su piastre di incasso saldate ad ancoraggi per armature o montanti Nelson. Il design di queste piastre segue le linee guida AISC e PCI, con particolare attenzione all'azione di leva nelle connessioni di tensione e all'attrito di taglio sui piani di interfaccia. Una connessione con piastra di saldatura adeguatamente progettata in una struttura di parcheggio prefabbricata può trasferire 150 kip di taglio attraverso un giunto trave-colonna con una piastra piccola fino a 8×8 pollici, a condizione che la pila di spessori, la tasca della malta e la saldatura sul campo siano eseguite secondo le specifiche. La zincatura di queste piastre secondo ASTM A123 (minimo 3,9 oz/ft²) aumenta la resistenza alla corrosione misurabile in ambienti marini o esposti.
Cuscinetti: tolleranze e prestazioni a lungo termine
Ogni trave prefabbricata, tavola a doppio T e tavola alveolare poggia su un cuscinetto che trasferisce simultaneamente il carico verticale e accoglie i movimenti termici e di ritiro che si verificano nel corso della vita della struttura. I cuscinetti in neoprene con una durezza del durometro compresa tra 50 e 60 sono la scelta più comune, con dimensioni standard da 4×6 pollici a 8×12 pollici e spessori da 3/8 a 3/4 pollici. Le tabelle del Manuale di progettazione PCI mostrano che un cuscinetto in neoprene da 6×9 pollici e 1/2 pollice può consentire fino a 0,5 pollici di movimento orizzontale pur mantenendo un'adeguata rigidità a compressione. I cuscinetti in HDPE sono sempre più specificati per le applicazioni sui ponti dove è necessario un basso attrito per consentire l'espansione termica senza che si formino forze di contenimento nella sovrastruttura.
Connessioni strutturali nelle strutture prefabbricate in calcestruzzo
Il sistema di connessione è il punto in cui le strutture prefabbricate in calcestruzzo funzionano o falliscono. A differenza dei telai in acciaio, dove le connessioni vengono realizzate con bulloni e saldature all'aria aperta, le connessioni prefabbricate in calcestruzzo spesso coinvolgono spazi ristretti, sacche di malta e hardware incorporato che non può essere ispezionato dopo la malta. Ottenere la connessione giusta la prima volta non è quindi negoziabile.
Tre grandi filosofie governano la progettazione delle connessioni prefabbricate:
- Sistemi gravitazionali semplicemente supportati — le travi poggiano su mensole o angolari, trasferendo solo il carico verticale. Semplice, veloce da montare e tollerante ai cedimenti differenziali. Utilizzato nella stragrande maggioranza degli edifici industriali a un piano e delle strutture di parcheggio.
- Telai resistenti a momento — le connessioni colonna-colonna e trave-colonna sono rese resistenti ai momenti mediante post-tensione, giunti con barre d'armatura cementate o assemblaggi di piastre saldate. Raggiunge un controllo della deriva laterale paragonabile ai telai gettati in opera per resistenza sismica e al vento.
- Sistemi ibridi — carichi gravitazionali sostenuti da semplice appoggio, carichi laterali gestiti da una parete di taglio separata o da un nucleo del telaio momento. L'approccio più comune per gli edifici prefabbricati residenziali e ad uso misto di media altezza da 5 a 15 piani.
In particolare, la qualità dei collegamenti cementati dipende fortemente dalla scelta e dal posizionamento degli accessori prefabbricati in calcestruzzo. Un giunto a manicotto cementato, utilizzato per unire due lunghezze di barra d'armatura attraverso un giunto, deve essere allineato entro ± 1/8 di pollice affinché la barra possa entrare in modo pulito durante l'erezione. Qualsiasi disallineamento scoperto in loco richiede in genere una riparazione costosa che coinvolge ancoraggi meccanici o iniezione epossidica, entrambi i quali riducono la duttilità della connessione rispetto all'intento progettuale originale.
±1/8" Tolleranza massima al disallineamento dell'accoppiatore
4:1 Fattore minimo di sicurezza dell'ancoraggio di sollevamento
28 giorni Stagionatura in opera rispetto al prefabbricato in 18-24 ore
8.000 PSI Resistenza alla compressione tipica dell'HPC prefabbricato
Vantaggi della pianificazione: come le strutture prefabbricate in calcestruzzo comprimono le tempistiche del progetto
L'argomento più convincente a favore delle strutture prefabbricate in calcestruzzo nei progetti commerciali e infrastrutturali è la compressione della pianificazione. La fabbricazione degli elementi avviene parallelamente alla preparazione del sito: mentre la fondazione viene scavata e gettata, l'impianto di prefabbricazione produce contemporaneamente il telaio strutturale. Questa sovrapposizione in genere salva Da 4 a 8 settimane per un progetto di medie dimensioni rispetto ad un programma sequenziale di getto in opera.
Settimane 1–4: progettazione e approvazione del disegno esecutivo
L'ingegnere del record e l'ingegnere del record della prefabbricazione collaborano sui dettagli di connessione, sulle posizioni di incorporamento e sugli orari degli accessori in calcestruzzo prefabbricato. Ogni accessorio viene disegnato, dimensionato e specificato nei disegni esecutivi prima che venga assemblata una singola forma.
Settimane 5–12: produzione vegetale
Esecuzioni di produzione complete. Un impianto di prefabbricazione di medie dimensioni che getta da 500 a 800 metri cubi a settimana può produrre la struttura strutturale per un magazzino di 200.000 piedi quadrati in 6-8 settimane. Gli elementi sono numerati in serie e sequenziati per la consegna.
Settimane 8–14: Fondazioni del sito (parallele)
Mentre la produzione dell'impianto è in funzione, la squadra del cantiere getta le fondamenta, le travi di livello e i pilastri delle colonne. I modelli dei bulloni di ancoraggio derivati dai disegni esecutivi prefabbricati garantiscono che le piastre di base delle colonne e le connessioni dei rubinetti si allineeranno all'arrivo degli elementi.
Settimane 13–18: Erezione
Una squadra di montaggio ben organizzata con una gru cingolata da 150 tonnellate può impostare da 20 a 40 elementi principali al giorno. Una struttura di parcheggio a cinque piani da 1.200 posti può essere completata strutturalmente in 10-14 giorni lavorativi del tempo della gru: una velocità impossibile da raggiungere con i metodi gettati in opera.
Settimane 18–22: stuccatura, saldatura e finitura
Le squadre sul campo completano le giunzioni cementate, le saldature sul campo sulle piastre di incasso, i sigillanti per giunti e qualsiasi finitura architettonica. La struttura è completamente chiusa e resistente alle intemperie molto prima rispetto alla costruzione equivalente gettata in opera.
Strutture prefabbricate in calcestruzzo e strutture gettate in opera: un confronto diretto
La scelta tra calcestruzzo prefabbricato e gettato in opera non è mai semplice, ma il seguente confronto copre le dimensioni più importanti per i proprietari, gli appaltatori e gli ingegneri strutturali che prendono tale decisione.
| Dimensione | Calcestruzzo prefabbricato | Calcestruzzo gettato in opera |
|---|---|---|
| Resistenza alla compressione | 5.000–12.000 psi tipico | 3.000–5.000 psi tipico |
| Dimensioneal Tolerance | Da ±1/8 a ±1/4 pollici | Da ±1/4 a ±3/4 pollici |
| Programma (struttura strutturale, magazzino di 200k sf) | Erezione di 10-14 giorni | 8–14 settimane per formatura/colata |
| Dipendenza dal tempo | Basso: stagionatura eseguita in stabilimento | Alto: il clima freddo e caldo richiede protezione |
| Flessibilità di progettazione | Geometria ripetitiva ottimale; forme personalizzate possibili a premio | Elevata flessibilità per geometrie complesse, curve o irregolari |
| Lavoro in cantiere | Basso: principalmente personale addetto alle gru e ai collegamenti | Alto: formatura, posizionamento, finitura, strippaggio |
| Controllo di qualità | Certificazione dell'impianto PCI, test QC giornalieri | Dipende dalle condizioni del campo e dalla presenza dell'ispettore |
Calcestruzzo precompresso precompresso: come funzionano la pre-tensione e la post-tensione
La combinazione di precompressione e calcestruzzo prefabbricato è uno degli strumenti più potenti nell’ingegneria strutturale. Precomprimendo il calcestruzzo prima dell’applicazione dei carichi di servizio, gli ingegneri possono eliminare efficacemente le fessurazioni da trazione – la principale modalità di deterioramento del calcestruzzo – e ottenere campate che sarebbero strutturalmente impossibili o economicamente impraticabili con sezioni rinforzate convenzionalmente.
Pretensionamento: l'approccio standard alla prefabbricazione
Nel calcestruzzo precompresso precompresso, i trefoli di acciaio ad alta resistenza vengono allungati tra le spalle alle estremità del letto di getto prima della posa del calcestruzzo. I trefoli, tipicamente di grado 270 a basso rilassamento, con diametro di 0,5 o 0,6 pollici, sono fissati a circa il 70% della resistenza alla trazione finale, o circa 189.000 psi . Il calcestruzzo viene quindi posizionato attorno ai trefoli tesi. Quando il calcestruzzo raggiunge la resistenza adeguata, i trefoli vengono rilasciati e la precompressione si trasferisce nell'elemento mediante legame. Questo è il metodo utilizzato per produrre assi alveolari, doppi T, travi per ponti e pannelli per pareti precompressi praticamente in ogni stabilimento di prefabbricazione del mondo.
Post-tensione negli elementi prefabbricati

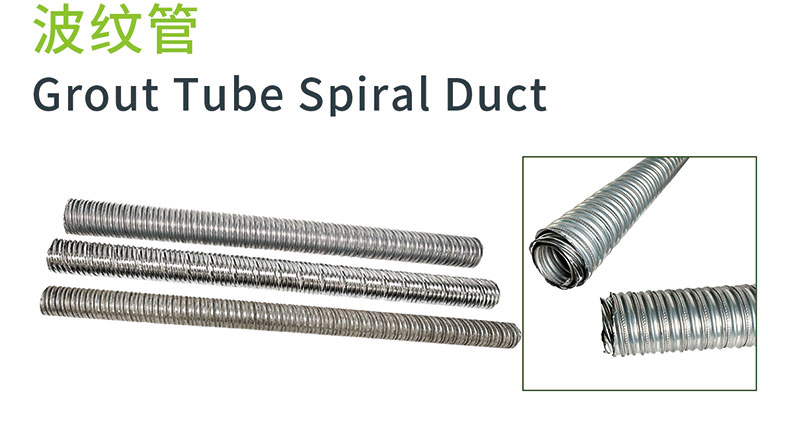

L'hardware di post-tensione - condotti, ancoraggi, giunti e piastre a tromba - rappresenta una categoria specializzata di accessori prefabbricati in calcestruzzo utilizzati quando la precompressione deve essere applicata dopo che l'elemento è stato eretto o quando elementi provenienti da più segmenti prefabbricati devono essere uniti in un'unità strutturale continua. La costruzione di ponti segmentati, ad esempio, utilizza segmenti prefabbricati tipicamente lunghi da 8 a 12 piedi che vengono assemblati e quindi post-tesi in travi continue da 200 a 400 piedi. Ciascun tendine di post-tensione può sopportare da 300 a 1.500 kip di forza di precompressione a seconda del numero di fili e della geometria.
Perdite di precompressione a lungo termine
Gli ingegneri devono tenere conto delle perdite di precompressione quando dimensionano i trefoli e specificano il carico di spinta iniziale. Le principali fonti di perdita durante la vita utile di un elemento precompresso sono:
- Accorciamento elastico — perdita immediata al rilascio dei trefoli, tipicamente dal 6 all'8% della precompressione iniziale per gli elementi pretensionati
- Crepuscolare — deformazione dipendente dal tempo sotto carico sostenuto, che rappresenta dal 5 al 12% della precompressione effettiva su una vita di 50 anni
- Restringimento — riduzione volumetrica man mano che il calcestruzzo si asciuga, contribuendo con una perdita aggiuntiva dal 4 all'8%.
- Rilassamento d'acciaio — perdita graduale dello stress del filamento a deformazione costante, circa il 2% per il filamento a basso rilassamento in 50 anni
Le perdite totali a lungo termine variano tipicamente dal 15 al 25% della forza di sollevamento iniziale. Ciò significa che uno strand jack fino a 33.000 libbre deve essere progettato per sopportare una precompressione effettiva compresa tra 25.000 e 28.000 libbre per tutta la vita di progetto e il progetto della sezione deve tenere conto della ridotta precompressione nel calcolo dei momenti di fessurazione e delle deflessioni.
Progettazione sismica di strutture prefabbricate in calcestruzzo
Il comportamento delle strutture prefabbricate in calcestruzzo sotto carico sismico è stato studiato intensamente da quando il terremoto di San Fernando del 1971 e il terremoto di Northridge del 1994 hanno rivelato i punti deboli delle prime strutture di parcheggio prefabbricate. La comunità ingegneristica ha risposto con importanti progressi nella progettazione delle connessioni, nei dettagli dei diaframmi e nei programmi di test sismici, in particolare il programma di ricerca PRESSS (PREcast Seismic Structural Systems) che si è svolto dal 1991 al 2001.
Il programma PRESSS ha dimostrato che sistemi prefabbricati adeguatamente dettagliati possono eguagliare o superare la duttilità dei telai in calcestruzzo gettati in opera. Il sistema di pareti articolate sviluppato in PRESSS ha utilizzato la post-tensione non incollata attraverso pannelli di pareti prefabbricate a taglio per fornire comportamento egocentrico — l'edificio oscilla all'interfaccia muro-fondazione sotto carico sismico ma torna a piombo quando il terremoto cessa, con una deriva residua minima. Una struttura prefabbricata completa di cinque piani è stata testata al 60% della scala reale presso il laboratorio strutturale dell'UC San Diego e ha dimostrato spostamenti residui inferiori allo 0,1% dopo i test sui movimenti sismici a livello di progetto.
Le attuali disposizioni ASCE 7 e ACI 318 consentono strutture prefabbricate in calcestruzzo nella categoria di progettazione sismica D (alta sismica) a condizione che le connessioni e i diaframmi siano dettagliati per conformarsi al telaio momento speciale prefabbricato duttile o ai sistemi di pareti a taglio speciali prefabbricate. I requisiti chiave includono:
- Le connessioni con manicotto cementato devono dimostrare il 125% della resistenza allo snervamento della barra nelle prove di trazione prima dell'uso nella costruzione
- Le connessioni del diaframma prefabbricato devono essere progettate utilizzando il metodo di progettazione sismica del diaframma (DSDM) con fattori di amplificazione della forza compresi tra 1,0 e 1,5 a seconda della classificazione del diaframma
- Le connessioni della corda e del collettore lungo i bordi del diaframma trasportano forze del diaframma amplificate che spesso determinano il dimensionamento degli accessori prefabbricati in calcestruzzo nei giunti tra pannelli
- Tutti gli accessori prefabbricati in calcestruzzo nel sistema resistente alla forza sismica devono essere progettati per la resistenza prevista del materiale e il fattore di sovraresistenza omega-zero specificati in ASCE 7 Tabella 12.2-1
Errori comuni nelle specifiche degli accessori in calcestruzzo prefabbricato e come evitarli
Ingegneri e appaltatori esperti di prefabbricazione identificano costantemente le stesse categorie di errori sui progetti che provocano problemi sul campo, costi di riparazione o ritardi nella pianificazione. La maggior parte di essi risale alle specifiche degli accessori e alle decisioni di coordinamento prese durante la progettazione, molto prima che il calcestruzzo venga versato.
01
Specificare gli accessori senza verificare il copriferro
Un errore comune è specificare un ancoraggio di sollevamento che, alla profondità di ancoraggio richiesta, sia in conflitto con la gabbia di rinforzo o il condotto di post-tensione. Deve essere mantenuta una copertura minima di calcestruzzo sopra qualsiasi accessorio prefabbricato in calcestruzzo al minimo specificato: in genere 1 pollice per superfici formate in esposizione interna e fino a 2 pollici in ambienti corrosivi o marini. Verifica le dimensioni degli accessori rispetto al layout dell'armatura nel BIM 3D prima di emettere i disegni esecutivi per l'approvazione.
02
Utilizzo di hardware incompatibile di fornitori diversi
I sistemi di sollevamento – ancoraggio più frizione di sollevamento – sono progettati come coppie abbinate. L'utilizzo di una frizione del Fornitore A con un ancoraggio del Fornitore B annulla il coefficiente di carico di entrambi i componenti. Ogni specifica relativa agli accessori in calcestruzzo prefabbricato dovrebbe richiedere che i sistemi di sollevamento siano abbinati a set di un unico produttore , con la documentazione delle prove di carico fornita per la documentazione del progetto.
03
Omissione della protezione dalla corrosione nelle specifiche del progetto
Le piastre di inclusione e quelle di saldatura specificate come acciaio A36 semplice si corroderanno rapidamente in qualsiasi applicazione esposta o esterna. La zincatura a caldo secondo ASTM A123 aggiunge da 30 a 50 anni di durata alla corrosione nella tipica esposizione all'aperto. Nelle zone di spruzzi marini, specificare l'acciaio inossidabile Tipo 316 o l'hardware con rivestimento epossidico con un processo di garanzia della qualità documentato per la continuità del rivestimento.
04
Mancato coordinamento dei manicotti di utilità con gli elementi strutturali
Condutture elettriche, manicotti idraulici e penetrazioni meccaniche incorporate come accessori prefabbricati in calcestruzzo devono essere coordinati con l'ingegnere strutturista prima dell'approvazione del disegno esecutivo. Un'apertura da 6 pollici attraverso l'anima di un doppio T precompresso deve essere analizzata per la riduzione del taglio; una penetrazione scoordinata scoperta dopo la fusione degli elementi richiede in genere costose cinghie di rinforzo esterne o la sostituzione degli elementi.
05
Saltare un controllo di erezione di prova
Sulle strutture prefabbricate complesse, in particolare quelle con connessioni a momento che richiedono piastre di incasso saldate sul campo, una revisione a secco della disposizione degli accessori rispetto al modello strutturale rileva i conflitti di allineamento prima che inizi la costruzione. Scoprire un disallineamento di 1 pollice tra due piastre di saldatura a terra richiede pochi minuti; scoprirlo a 50 piedi nell'aria costa giorni e notevoli spese di rilavorazione.
06
Non si tiene conto della resistenza allo strappo nella scelta degli ancoraggi
Gli ancoraggi di sollevamento devono essere valutati rispetto alla resistenza del calcestruzzo al momento della rimozione, non alla resistenza di progetto a 28 giorni. Se un elemento viene smontato dopo 16 ore, la resistenza del calcestruzzo può essere solo compresa tra 2.500 e 3.000 psi. Le tabelle della capacità degli ancoranti devono essere inserite in base alla resistenza allo strappo effettiva e la capacità di rottura del calcestruzzo deve essere ridotta di conseguenza. Molti guasti agli ancoraggi da sollevamento si verificano proprio perché la capacità specificata dell'ancoraggio è stata calcolata a 5.000 psi mentre l'elemento è stato smontato dopo 18 ore con calcestruzzo a sole 2.200 psi.
Sostenibilità nelle strutture prefabbricate in calcestruzzo
Il profilo di sostenibilità delle strutture prefabbricate in calcestruzzo è migliorato sostanzialmente negli ultimi due decenni, spinto sia dalla pressione normativa che da un’autentica innovazione nei materiali e nei metodi di produzione.
Materiali cementizi supplementari (SCM)
Ceneri volanti, cemento di scorie e fumi di silice - collettivamente chiamati materiali cementizi supplementari - possono sostituire dal 20 al 50% del cemento Portland nelle miscele di calcestruzzo prefabbricato senza compromettere la resistenza o la durabilità. Poiché la produzione di cemento rappresenta circa l’8% delle emissioni globali di CO₂, una miscela prefabbricata con sostituzione del 35% di scorie riduce il carbonio incorporato nel calcestruzzo di circa il 25-30% rispetto ad una base di cemento Portland al 100%, migliorando allo stesso tempo la durabilità a lungo termine attraverso una ridotta permeabilità.
Riduzione degli sprechi di materiale
La produzione in fabbrica di elementi prefabbricati genera tassi di scarto di calcestruzzo inferiori al 2% del volume totale del lotto, rispetto all’8-12% di scarto dei tipici progetti con getto in cantiere in cui sono comuni ordini eccessivi e sversamenti. Il riutilizzo delle forme di acciaio (una singola forma prefabbricata può produrre da 300 a 1.000 elementi identici nel corso della sua vita utile) elimina gli scarti di legname associati ai sistemi di formatura gettati in opera.
Massa termica e prestazione energetica
I pannelli prefabbricati per pareti in calcestruzzo, in particolare i pannelli sandwich isolanti, forniscono una notevole massa termica che attenua le variazioni di temperatura diurne negli interni degli edifici. Raggiunge un pannello sandwich prefabbricato isolato da 6 pollici con un nucleo continuo in EPS da 2 pollici circa R-13 al centro del pannello - competitivo con un gruppo di parete con montanti in acciaio - fornendo allo stesso tempo le funzioni strutturali e di resistenza al fuoco che una parete con montanti non può eguagliare senza sistemi aggiuntivi.
Considerazioni sulla fine del ciclo di vita
Gli elementi prefabbricati in calcestruzzo possono essere decostruiti anziché demoliti una volta smantellate le strutture, poiché le connessioni bullonate e saldate utilizzate nei telai prefabbricati, compresi tutti gli accessori prefabbricati in calcestruzzo che formano tali connessioni, possono essere sbullonate o tagliate a fiamma. Gli elementi prefabbricati recuperati sono stati riutilizzati in strutture secondarie come muri di sostegno, barriere acustiche e strutture edili temporanee. Quando la frantumazione è inevitabile, l'aggregato di calcestruzzo riciclato proveniente dalla demolizione di prefabbricati è pulito, uniformemente classificato e adatto per la base stradale, l'aggregato drenante e il riempimento strutturale.
Garanzia di qualità per strutture e accessori prefabbricati in calcestruzzo
L’ambiente di controllo della qualità in uno stabilimento di prefabbricazione certificato PCI è sostanzialmente più rigoroso di quello ottenibile nella maggior parte dei cantieri. Comprendere cosa succede durante il controllo qualità dell'impianto aiuta proprietari, ingegneri e appaltatori a stabilire aspettative adeguate su ciò che l'impianto può e non può garantire e su dove il controllo di qualità sul campo deve colmare il vuoto.
Controllo qualità in stabilimento: cosa viene controllato in ogni fase
- Materiali in arrivo — Cemento, aggregati, additivi e accessori per calcestruzzo prefabbricato richiedono tutti l'ispezione in entrata e la revisione della certificazione dello stabilimento. Gli ancoraggi di sollevamento di ogni lotto vengono generalmente testati al 150% del carico di lavoro nominale prima dell'accettazione.
- Configurazione del modulo — Verifica dimensionale della geometria della forma e del posizionamento degli accessori prima del dosaggio del calcestruzzo. Deviazioni maggiori rispetto ai valori della tabella di tolleranza PCI per quel tipo di elemento richiedono la correzione prima di procedere al getto.
- Cemento fresco — Lo slump, il contenuto d'aria, il peso unitario e la temperatura vengono testati al punto di scarico per ogni lotto di calcestruzzo. I campioni di cilindri vengono fusi per prove di resistenza alla compressione di 1 giorno, 7 giorni e 28 giorni.
- Elementi finiti — Tutti gli accessori prefabbricati in calcestruzzo vengono posizionati e misurati dopo la rimozione. I difetti della finitura superficiale vengono documentati, riparati secondo una procedura di riparazione approvata e nuovamente ispezionati prima che l'elemento venga rilasciato al cantiere.
Ispezione da parte di terzi durante l'erezione
L'ispezione sul campo della costruzione prefabbricata si concentra su quattro elementi principali: preparazione della sede del cuscinetto e posizionamento del cuscinetto del cuscinetto, applicazione di malta liquida e malta non restringente nelle tasche di connessione, saldature sul campo sui collegamenti delle piastre di incasso e installazione del sigillante per giunti. L'ispezione delle saldature sul campo richiede un CWI (ispettore certificato di saldatura) e un'ispezione visiva più test a ultrasuoni per le saldature a piena penetrazione nei collegamenti strutturali primari. Il posizionamento dei cuscinetti è spesso sottocontrollato e sottospecificato nei progetti a bassa offerta; un cuscinetto di appoggio disallineato o mancante può causare lo schiacciamento locale della sporgenza di cemento entro pochi giorni dall'applicazione del carico.
